　一、AY型单、两级离心油泵概述：

　　AY型单、两级离心油泵是在老Y型离心油泵系列的基础上进行改造并重新设计的。它是为满足现代化建设的需要，尽快地适应以节能为的设备新换代而发展的新产品。

　　二、AY型单、两级离心油泵用途：

　　1、轴承体部件将原35，50，60轴承体分别用45，55，70轴承体，提高了性。

　　2、水力过流部位采用了节能泵的水力模型，平均比老Y型油泵的效率高5—8。

　　3、为保持继承性，AY型油泵的结构型式、安装尺寸、性能参数范围保持与Y型油泵相同，便于老装置新改造。

　　4、零部件通用化程度高，通标件为几个系列产品共用。

　　5、选材精炼，主体以Ⅱ、Ⅲ类材料为主，轴承体等零部件增加为铸钢、铸铁两种，为寒冷地区、露冷地区、露天使用、船用提供了有利条件。

　　6、轴承有空气冷、风扇冷、水冷三种，根据泵的不同使用温度选用。其中风扇冷尤为适宜和于缺水或水质差的地区。

　　三、AY型单、两级离心油泵型号意义：

　　流量Q：2.5～300m3/h

　　扬程H：30～330m

　　温度T： -20℃～+300℃

NO.	型号	流量 (m³/h)	H (m)	N (r/min)	P (kw)	η (%)
1	40AY35x5	6.25	80	2950	7.5	30
2	40AY35x6	12.5	67	2950	7.5	42
3	40AY35x7	12.5	120	2950	18.5	35
4	40AY35x8	25	60	2950	11	52
5	40AY35x9	25	110	2950	22	47
6	40AY35x10	25	200	2950	37	47
7	40AY35X11	50	60	2950	18.5	62
8	40AY35x12	50	100	2950	37	56
9	50AY35x3	50	200	2950	75	57
10	50AY35x4	100	60	2950	30	70
11	50AY35x5	100	120	2950	75	63
12	50AY35x6	100	240	2950	132	60
13	50AY35x7	180	80	2950	75	75
14	50AY35x8	180	150	2950	132	70
15	50AY35x9	180	300	2950	280	72
16	50AY35x10	180	450	2950	450	67
17	50AY35X11	300	75	2950	110	79
18	50AY35x12	300	150	2950	220	74
19	65AY50x5	315	150	2950	315	58.5
20	65AY50x6	300	300	2950	450	75
21	65AY50x7	270	300	2950	450	72.5
22	65AY50x8	270	450	2950	630	72.5
23	65AY50x9	400	320	2950	630	76.2
24	65AY50x10	400	480	2950	900	76.2
25	65AY50X11	500	80	2950	185	82
26	65AY50x12	500	150	2950	400	76
27	80AY50x5	550	220	2950	630	70.5
28	80AY50x6	500	300	2950	710	76
29	80AY50x7	530	360	2950	900	77.9
30	80AY50x8	530	540	2950	1250	77.9
31	80AY50x9	960	320	2950	1600	72.3
32	80AY50x10	800	460	2950	1600	79.4
33	80AY50X11	1000	410	2950	1800	81.7

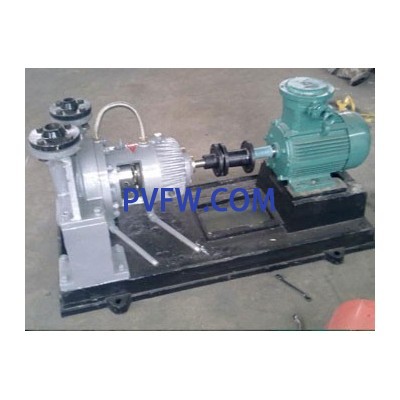

AY型单、两级离心油泵
